Hei ada! Sebagai pembekal penukar haba plat, saya sering bertanya tentang corak aliran dalam peranti bagus ini. Jadi, saya fikir saya akan mengambil sedikit masa untuk memecahkannya untuk anda dengan cara yang mudah difahami.
Apa sebenarnya penukar haba plat?
Sebelum kita menyelam ke dalam corak aliran, mari kita cepat pergi ke atas apa penukar haba plat. Ia adalah sejenis penukar haba yang menggunakan siri plat nipis dan bergelombang untuk memindahkan haba antara dua cecair. Plat -plat ini disusun bersama -sama, mewujudkan saluran untuk cecair mengalir melalui. Penukar haba plat adalah sangat cekap, padat, dan mudah dikekalkan, itulah sebabnya ia digunakan dalam pelbagai industri, dari sistem HVAC ke pemprosesan makanan dan minuman.
Jenis corak aliran
Terdapat tiga jenis corak aliran utama dalam penukar haba plat: aliran selari, aliran balas, dan aliran silang. Setiap corak mempunyai kelebihan dan kekurangannya sendiri, dan pilihan corak aliran bergantung kepada aplikasi tertentu.
Aliran selari
Dalam susunan aliran selari, kedua -dua cecair panas dan sejuk memasuki penukar haba pada hujung yang sama dan mengalir ke arah yang sama. Ini bermakna perbezaan suhu antara kedua -dua cecair adalah tertinggi di salur masuk dan secara beransur -ansur berkurangan ketika mereka bergerak melalui penukar.
Kelebihan utama aliran selari adalah bahawa ia agak mudah untuk mereka bentuk dan beroperasi. Walau bagaimanapun, ia bukan corak aliran yang paling berkesan kerana perbezaan suhu purata antara kedua -dua cecair lebih rendah berbanding dengan aliran balas. Ini bermakna penukar haba yang lebih besar diperlukan untuk mencapai jumlah pemindahan haba yang sama.
Aliran balas
Aliran balas adalah corak aliran yang paling biasa dan cekap dalam penukar haba plat. Dalam susunan ini, cecair panas dan sejuk memasuki penukar haba di hujung bertentangan dan mengalir ke arah yang bertentangan. Ini mewujudkan perbezaan suhu yang lebih seragam antara kedua -dua cecair di seluruh penukar, yang memaksimumkan kadar pemindahan haba.
Kelebihan utama aliran balas adalah kecekapan yang tinggi. Kerana perbezaan suhu antara kedua -dua cecair dikekalkan pada tahap yang agak malar, penukar haba yang lebih kecil boleh digunakan untuk mencapai jumlah pemindahan haba yang sama berbanding dengan aliran selari. Walau bagaimanapun, aliran balas boleh menjadi lebih kompleks untuk merekabentuk dan beroperasi, terutamanya dalam aplikasi di mana kadar aliran kedua -dua cecair perlu dikawal dengan teliti.
Aliran silang
Dalam susunan aliran silang, cecair panas dan sejuk mengalir berserenjang antara satu sama lain. Corak aliran jenis ini biasanya digunakan dalam aplikasi di mana salah satu cecair mempunyai kadar aliran yang lebih tinggi daripada yang lain.
Kelebihan utama aliran silang adalah bahawa ia dapat memberikan tahap pemindahan haba yang tinggi dalam reka bentuk yang agak padat. Walau bagaimanapun, ia tidak begitu cekap sebagai aliran balas kerana perbezaan suhu antara kedua -dua cecair tidak seragam. Ini bermakna penukar haba yang lebih besar mungkin diperlukan untuk mencapai jumlah pemindahan haba yang sama.
Faktor yang mempengaruhi corak aliran
Pilihan corak aliran dalam penukar haba plat bukan sahaja ditentukan oleh jenis aplikasi tetapi juga oleh beberapa faktor lain, termasuk:
- Kadar Aliran:Kadar aliran cecair panas dan sejuk boleh menjejaskan pilihan corak aliran. Secara umum, aliran balas lebih disukai apabila kadar aliran kedua -dua cecair adalah sama, manakala aliran silang mungkin lebih sesuai apabila salah satu cecair mempunyai kadar aliran yang lebih tinggi.
- Perbezaan Suhu:Perbezaan suhu antara cecair panas dan sejuk juga memainkan peranan dalam pilihan corak aliran. Aliran balas biasanya digunakan apabila perbezaan suhu yang besar perlu dikekalkan, manakala aliran selari mungkin mencukupi untuk aplikasi dengan perbezaan suhu yang lebih kecil.
- Penurunan tekanan:Penurunan tekanan merentasi penukar haba adalah satu lagi faktor penting untuk dipertimbangkan. Secara umum, aliran selari mempunyai penurunan tekanan yang lebih rendah berbanding dengan aliran balas, yang boleh menjadi kelebihan dalam aplikasi di mana penggunaan tenaga perlu diminimumkan.
Aplikasi corak aliran yang berbeza
Sekarang kita telah meliputi pelbagai jenis corak aliran dan faktor -faktor yang mempengaruhi pilihan mereka, mari kita lihat beberapa aplikasi biasa setiap corak aliran.
Aliran selari
Aliran selari biasanya digunakan dalam aplikasi di mana reka bentuk penukar haba yang mudah dan kos efektif diperlukan. Beberapa contoh termasuk:
- Memanaskan atau penyejukan cecair:Dalam beberapa proses perindustrian, penukar haba aliran selari digunakan untuk memanaskan atau menyejukkan cecair sebelum memasuki unit pemprosesan utama.
- Aplikasi suhu rendah:Aliran selari boleh sesuai untuk aplikasi di mana perbezaan suhu antara kedua -dua cecair agak kecil, seperti dalam beberapa sistem HVAC.
Aliran balas
Aliran balas adalah corak aliran pilihan dalam kebanyakan aplikasi kerana kecekapan yang tinggi. Beberapa aplikasi biasa penukar haba plat counter termasuk:
- Penjanaan Kuasa:Di loji kuasa, penukar haba aliran balik digunakan untuk memindahkan haba dari stim ke air penyejuk, yang membantu meningkatkan kecekapan proses penjanaan kuasa.
- Pemprosesan Kimia:Penukar haba aliran balas digunakan secara meluas dalam industri kimia untuk memindahkan haba antara aliran kimia yang berlainan, seperti dalam pengeluaran baja dan petrokimia.
- Pemprosesan makanan dan minuman:Dalam industri Makanan dan Minuman, penukar haba kontra digunakan untuk pasteurisasi, pensterilan, dan penyejukan pelbagai produk, seperti susu, jus, dan bir.
Aliran silang
Aliran silang biasanya digunakan dalam aplikasi di mana salah satu cecair mempunyai kadar aliran yang lebih tinggi daripada yang lain. Beberapa contoh termasuk:
- Sistem penghawa dingin:Dalam sistem penghawa dingin, penukar haba aliran silang digunakan untuk memindahkan haba antara penyejuk dan udara, yang membantu menyejukkan dan menghilangkan udara.
- Radiator Automotif:Radiator aliran silang biasanya digunakan dalam kereta dan trak untuk menyejukkan penyejuk enjin, yang membantu mencegah enjin daripada terlalu panas.
Penukar haba plat kami
Sebagai pembekal penukar haba plat, kami menawarkan pelbagai produk dengan corak aliran yang berbeza untuk memenuhi keperluan khusus pelanggan kami. Sama ada anda memerlukan aliran selari, aliran balas, atau penukar haba aliran silang, kami mempunyai kepakaran dan pengalaman untuk memberi anda penyelesaian yang betul.

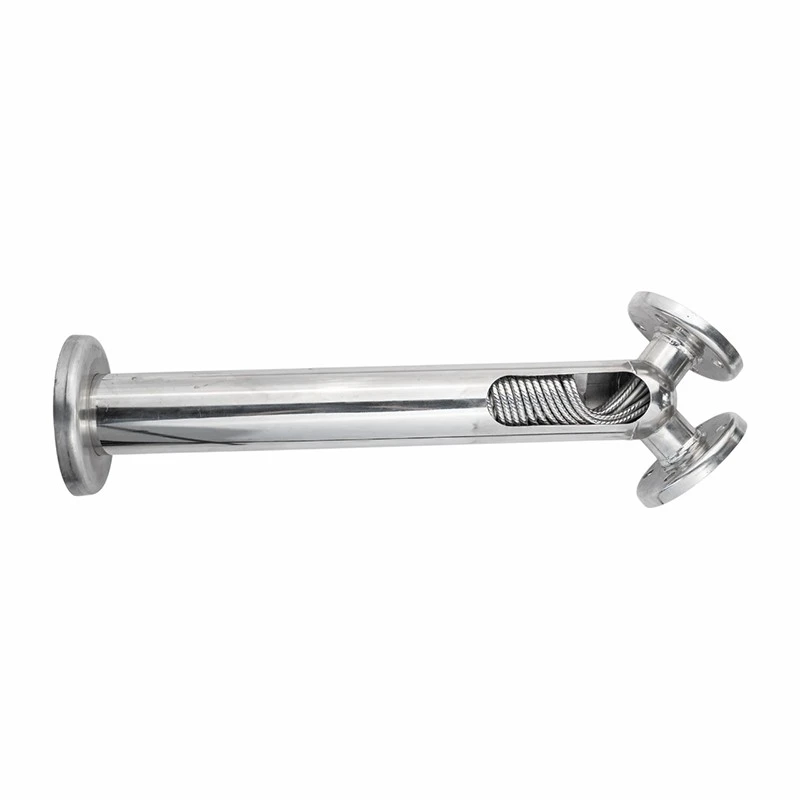

Sebagai tambahan kepada penukar haba plat, kami juga menawarkan jenis penukar haba yang lain, sepertiKondensor,Penukar haba dua tiub untuk industri perubatan, danPenukar haba dan tiub. Produk kami direka dan dihasilkan untuk standard kualiti dan prestasi tertinggi, dan kami menawarkan harga yang kompetitif dan perkhidmatan pelanggan yang cemerlang.
Kesimpulan
Kesimpulannya, corak aliran dalam penukar haba plat memainkan peranan penting dalam menentukan kecekapan dan prestasinya. Dengan memahami pelbagai jenis corak aliran dan faktor -faktor yang mempengaruhi pilihan mereka, anda boleh memilih penukar haba yang betul untuk aplikasi khusus anda.
Jika anda berminat untuk mempelajari lebih lanjut mengenai penukar haba plat kami atau produk penukar haba yang lain, jangan ragu untuk menghubungi kami. Kami dengan senang hati akan membincangkan keperluan anda dan memberikan anda penyelesaian yang disesuaikan. Mari mulakan perbualan dan lihat bagaimana kami dapat membantu anda dengan keperluan pemindahan haba anda!
Rujukan
- Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, AS (2019). Asas pemindahan haba dan massa. Wiley.
- Shah, RK, & Sekulic, DP (2003). Asas reka bentuk penukar haba. Wiley.
